HEICO-LOCK®
KEILSICHERUNGSSYSTEME

  • geprüftes System zur Schraubensicherung, bei hoher als auch niedriger Vorspannung
  • besonders für dynamische Belastungen – auch bei Einsatz von Schmiermitteln
  • wiederverwendbar ohne Verlust von Qualität oder Komfort
  • einfachste Montage und Demontage (Keilsicherungsscheiben sind bereits paarweise verklebt)
  • auch bei hochfesten Schrauben 8.8, 10.9 und 12.9 und den dazugehörigen Muttern
  • in Stahl oder Edelstahl mit schmaler und breiter Auflagefläche – andere Werkstoffe sind auf Anfrage erhältlich

HEICO-LOCK®
EINSATZBEISPIELE

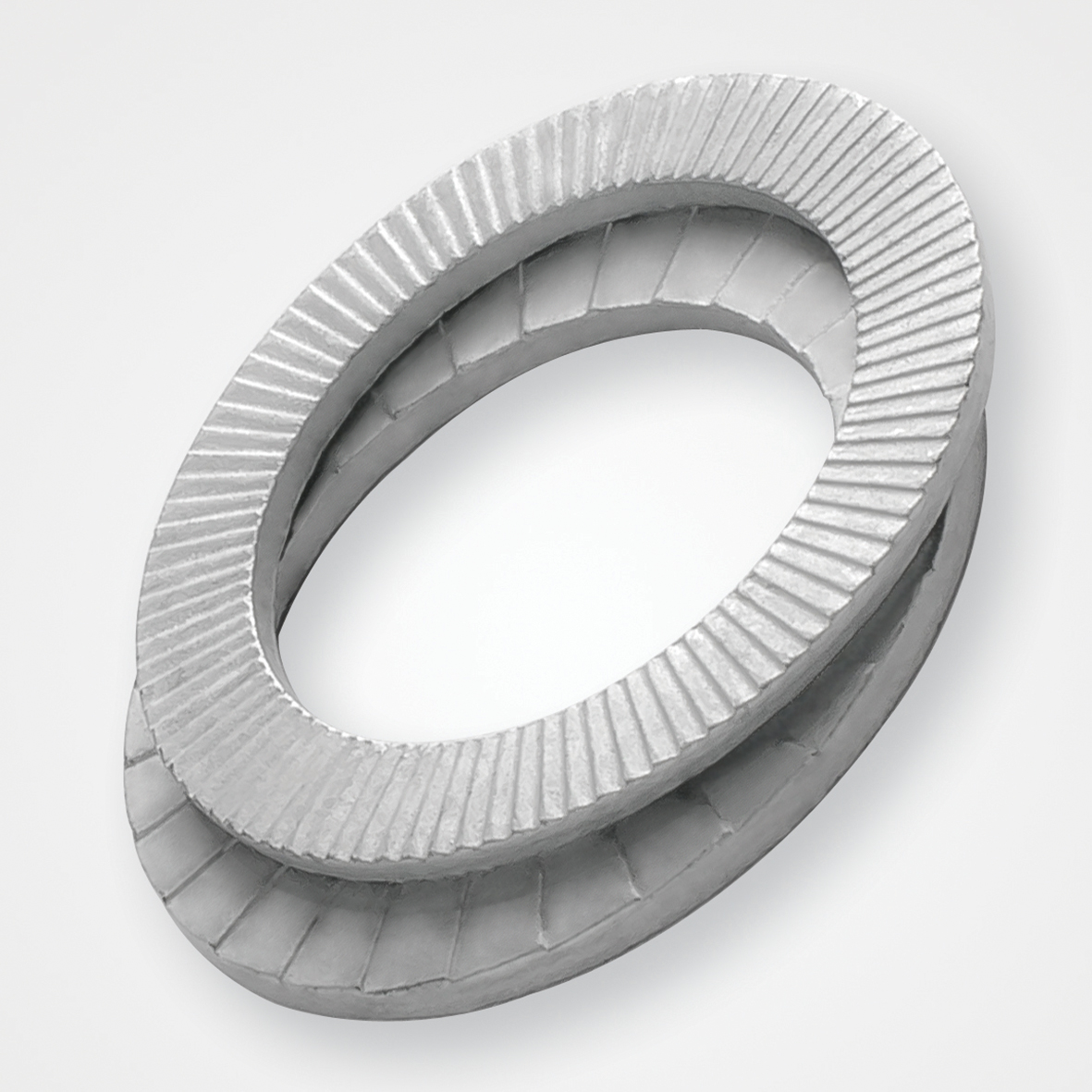

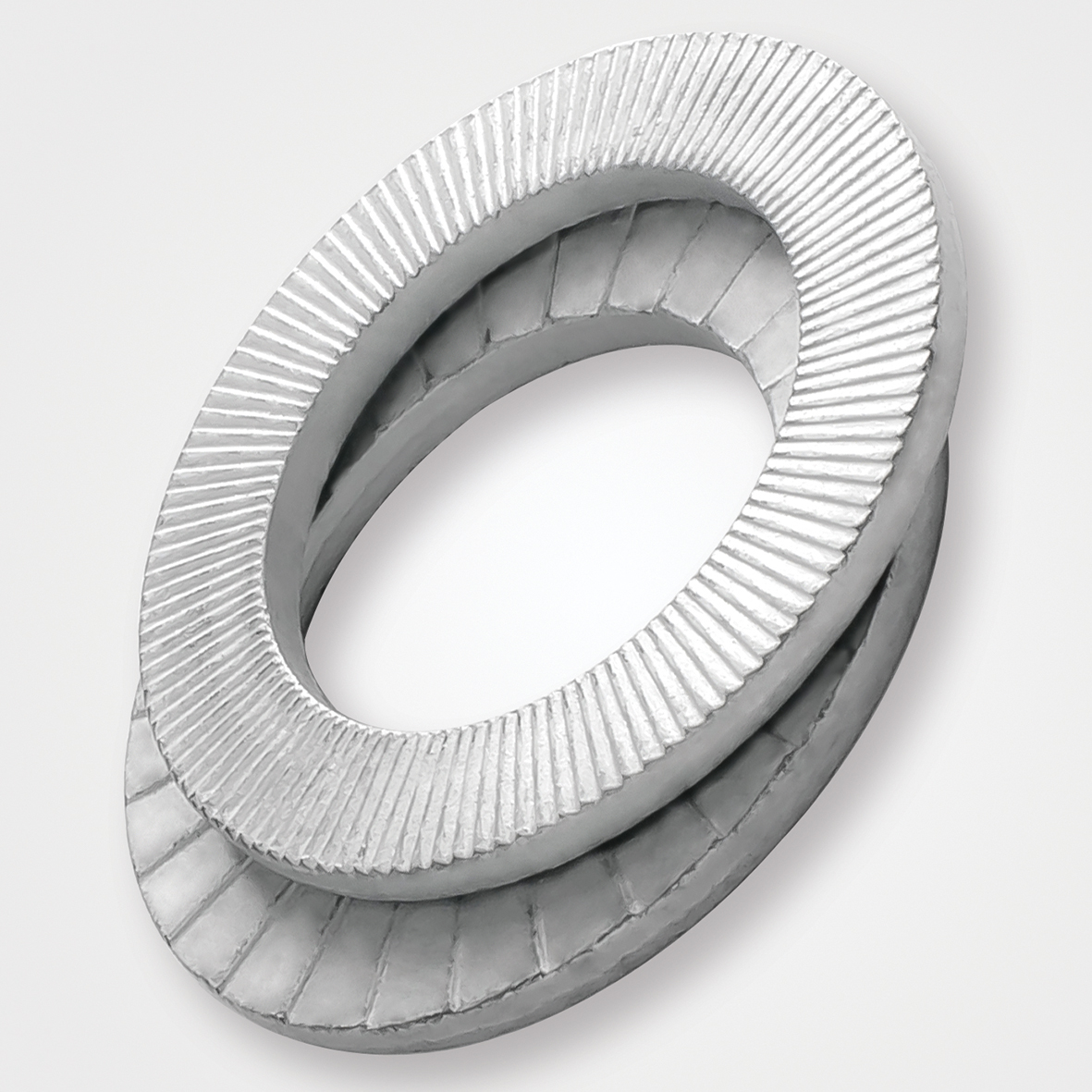

Typ HLB

zinklamellenbeschichtet

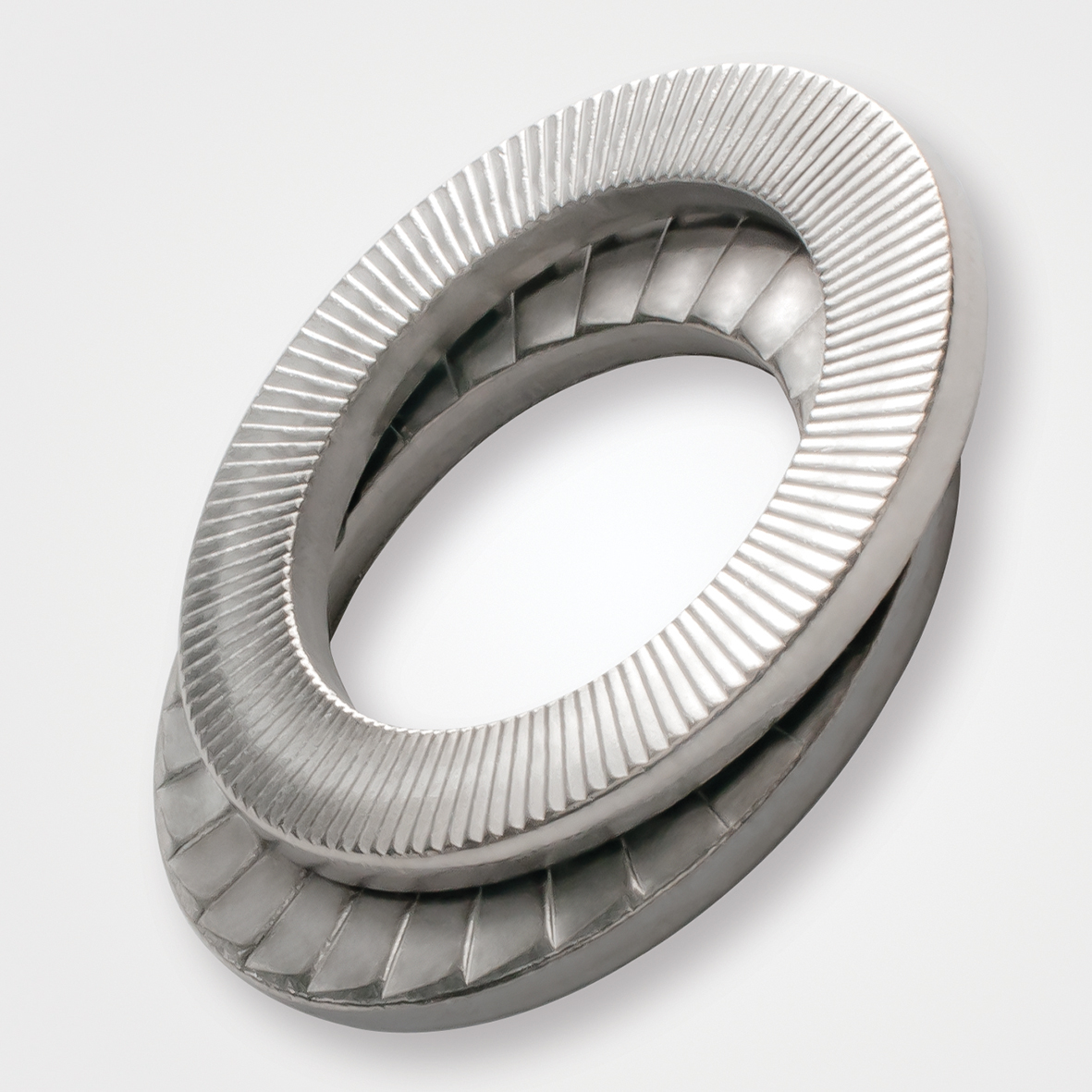

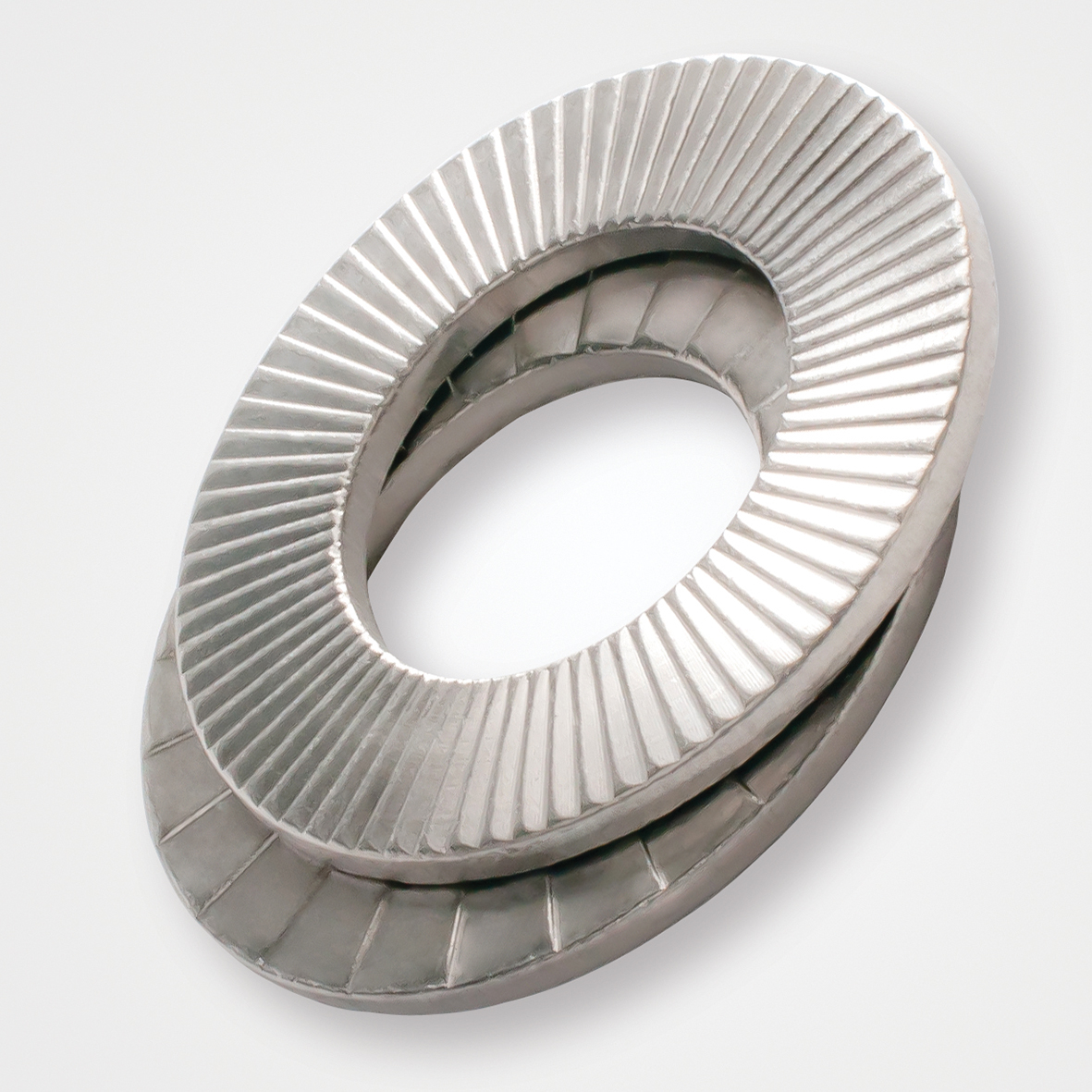

Typ HLB-S

Inox A4/1.4404

Typ HLS

zinklamellenbeschichtet

Typ HLS-S

Inox A4/1.4404

HEICO-LOCK®
MONTAGEBEISPIELE

Sechskantschraube im Durchgangsloch beidseitig gesichert

Sechskantschraube in Sackloch gesichert

Zylinderkopfschraube in Senkung gesichert

Stehbolzen gesichert

Keine Sicherungsfunktion in Kombination mit frei rotierenden Unterlegscheiben

HEICO-LOCK®

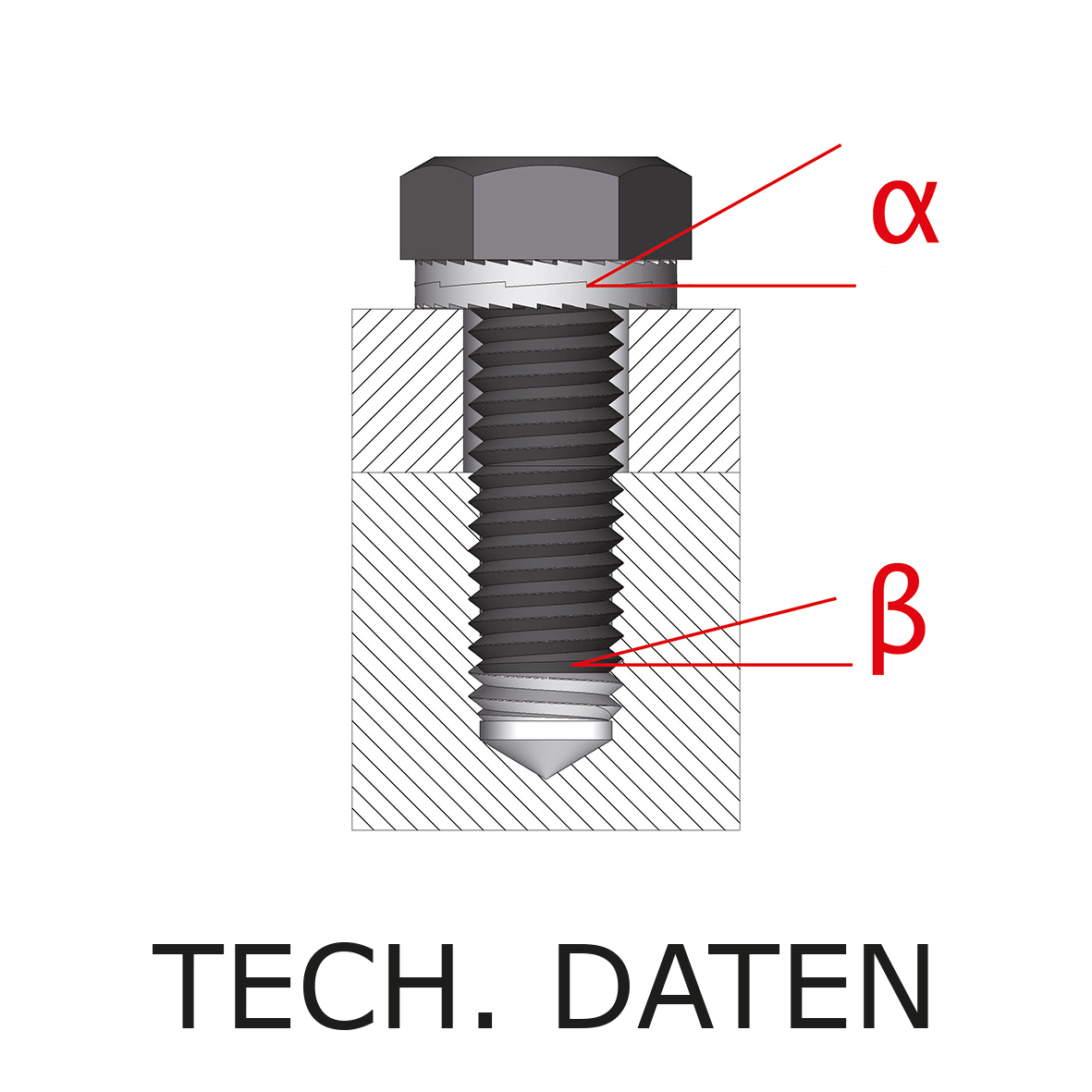

Technische Daten

Ein wichtiger Unterschied der HEICO-LOCK® Keilsicherungsscheiben zu anderen bereits erhältlichen Systemen ist die Sicherung der Schraubenverbindung durch Vorspannkraft anstatt Reibung



  • Keilflächen auf den Innenseiten der Sicherungsscheiben, Radialrippen auf den Außenseiten
  • formschlüssiges Einprägen der Radialrippen in die jeweilige Gegenauflage (beim Anziehen der Schraube)
  • Systembewegung nur innerhalb der innen liegenden Keilflächen möglich, hierdurch eigenständiges Nachsteuern des Sicherungssystems
  • Erhöhung der Klemmkraft
